Beskrivelse:
Kategori 3-kabel eller CAT3-kabel er en type parsnoet kabel, der ofte bruges i tale- og dataapplikationer. Telefonkabel er defineret af Electronic Industry Alliance (EIA) og Telecommunication Industry Association (TIA). HUIER Cables CAT3 telefonkabel er kvalitetsfremstillet til at opfylde og/eller overgå produktcertificeringer og standarder for EIA/TIA 568 og ISO/IEC 11801 specifikationer.
Anvendelse:
Kategori 3 er velegnet til højhastigheds DATA/LAN-transmission op til 16 Mbps.
10 Base-T
4 Mbps Token Ring
Stemme
Cat3-kabel er stadig i brug som et Voice grade kabel, primært til POTS (Plain Old Telephone Service), og selvom nogle data kan sendes gennem det (Tænk DSL), er hastigheden begrænset til omkring 10 Mbps og er underlagt flere fejl end moderne kvaliteter af LAN-kabel. Selv for telefonservice, hvis du udskifter eller installerer linjer i dit hus, kan du ikke gå galt med at undersøge brugen af Cat5e eller Cat6 kabler, da fremtidig brug og ekstra linjer er indbygget.
Konstruktionsparametre: | |
Centerleder: | Bar kobber eller massiv CCA (kobberbeklædt aluminium) |
Konstruktion: | 24AWG |
Kabel: | 2~25 isolerede snoede par. |
Kerneisolering: | HDPE højdensitetspolyethylen |
Konstruktion: | 0,90±0,05 mm |
Kerneidentifikation: | Blå+Hvid/Blå, Orange+Hvid/Orange, Grøn+Hvid/Grøn, Brun+Hvid/Brun. Og osv. |
Afskærmning/afskærmning: | UTP-Fjern skærmede 'uscreenede' snoede par. |
Ydre beklædning: | PVC (Polyvinyl Chloride), Brandsikker / LSZH (Low Smoke Zero Halogen) / PE (yderdør). |
Jakke overordnet diameter: | Afhænger af leder NR. |
Yderjakke farve: | Tilpasning. med forskellig farve stribe er tilgængelig. |
Afisoleringssnor: | nylon |
Pakning: | 1000FT(305M)/Easy Pull Box |
Opretter: | Som krævet af kunden |
Prøve: | 100% bestået Fluke test. |
Elektriske egenskaber:(CCA ITEM)
Gensidig Kapacitans: | 18 PF/FT @ 1 MHz |
Dæmpning: | 7,8dB/M'@ 1 MHz |
Impedans: | 100 OHMS @ 1 MHz |
DC modstand: | 27 OHMS @ 1 MHz |
Driftstemperatur: | -20 grader til +60 grader |
Spænding: | 300V |
Funktioner:
Velegnet til IEEE 802.3, 10 Base T, 10 Mbps
Velegnet til IEEE 802.5 16 Mbps Token Ring i begrænsede applikationer
Opfylder EIA/TIA 568 Kategori 3 & NEMA

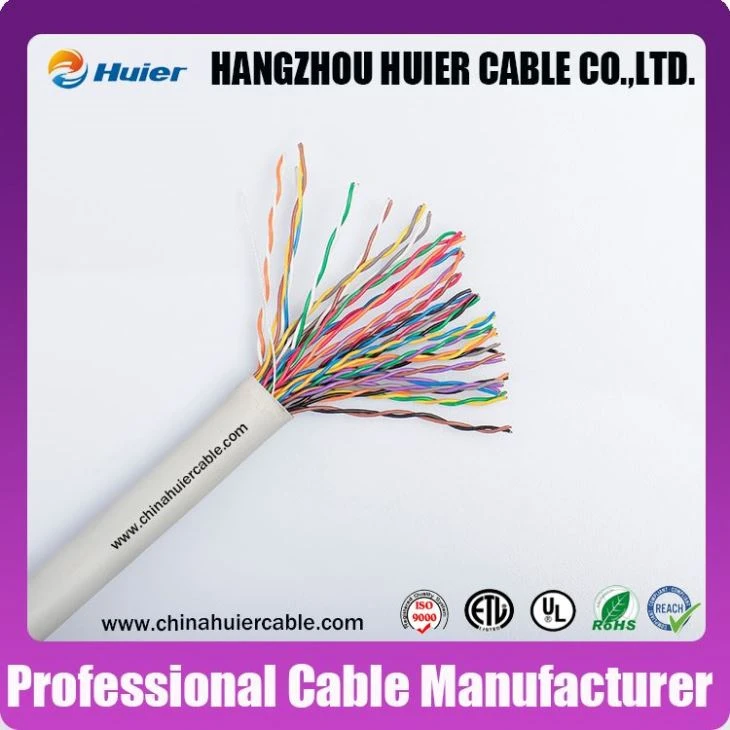

25 par farvekode:
Par NR. | Hovedfarve | Mindre farve | ||
1 | Hvid |
|
| Blå |
2 |
| Orange | ||
3 |
| Grøn | ||
4 |
| Brun | ||
5 |
| Skifer | ||
6 | Rød |
|
| Blå |
7 |
| Orange | ||
8 |
| Grøn | ||
9 |
| Brun | ||
10 |
| Skifer | ||
11 | Sort |
|
| Blå |
12 |
| Orange | ||
13 |
| Grøn | ||
14 |
| Brun | ||
15 |
| Skifer | ||
16 | Gul |
|
| Blå |
17 |
| Orange | ||
18 |
| Grøn | ||
19 |
| Brun | ||
20 |
| Skifer | ||
21 | Violet |
|
| Blå |
22 |
| Orange | ||
23 |
| Grøn | ||
24 |
| Brun | ||
25 |
| Skifer | ||
Branchestandarder:
UL SUBJECT 444 KOMMUNIKATIONSKABEL
UL-LISTERET TYPE CMR
UL 1666 RISER FLAMME TEST
C(UL) LISTET TYPE CMG
ICEA S-80-576
NEC ARTIKEL 800-51(g) & 800-53(b)
CALIFORNIEN STATS BRANDMARSHAL GODKENDT
OPFYLDER Cat3 ELEKTRISKE KRAV
